1.2.數據處理：中央處理單元（CPU)，把采集和輸?shù)臄?shù)據高速處理與運算。是處理單元的核心硬件。

1.3.模糊控制：采用可靠地的工業PID算法和智能模糊控制算法，是軟件設計的核心。PID算法的原理圖如下（1-2）、模糊控制的原理圖如下（1-3）。

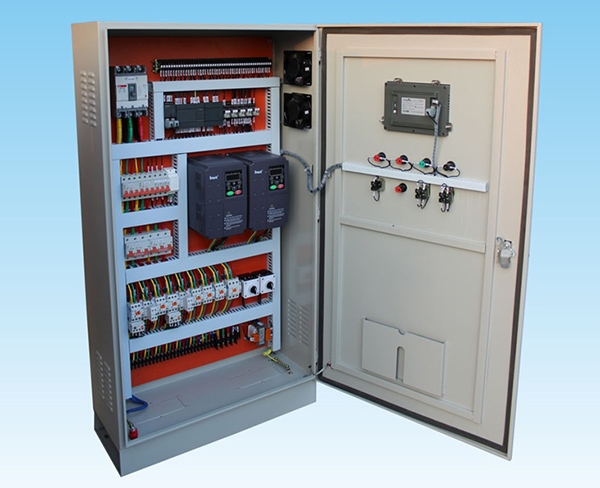

1.2.輸入輸出設備：涵蓋變頻器、人機界面HMI等，變頻器如下圖：1-4

第二章  HMI軟件介紹
2.1
首先進入歡迎界面， 如下圖點擊任何位置提后進入主畫面

示輸入密碼，用戶級別開機口令為：4567并按“ENTE
2.2 輸入密碼后會進入主界面如下圖

2.3 上圖分為四個區域，分別為：參數設定、狀態查看、啟停控制、報警信息；點擊對應區域的位置分別會顯示如下畫面。參數設定畫面

啟?？刂飘嬅?

 報警信息畫面

狀態信息

 第三章  參數設定
3.1 參數設定界面進入與退出，在下圖界面手指輕輕點擊“參數設定”區域，即可進入?yún)?shù)設定畫面。

3.2進入后的設定參數畫面。如下圖

3.2.1風機頻率上限：指輸入頻率的最大上限值，可以最大設定為50HZ，建議值在40-50HZ,可以根據實際情況設定，目的是為了降低噪聲和保護電機壽命。本頻率值越大，噪聲越大。具體參看風機轉速與風量曲線對照圖。
3.2.2風機頻率下限：指輸入頻率的最小下限值，可以最大設定為50HZ，建議值在40-50HZ,可以根據實際情況設定，目的是為了降低噪聲和保護電機壽命。本頻率值越小，轉速越小。風量和轉速不成正比例，具體參看風機轉速與風量曲線對照圖。
3.2.3此處設定制冷室內溫度目標值，溫度建議在18--28℃，設定溫度越低輸送冷量越大。建議值24℃左右。
3.2.4此處設定制熱室內溫度目標值，溫度建議在18--25℃，設定溫度越低輸送熱量越大建議在22℃左右。
3.2.5此處設定值在手動模式下有效。高中低建議值在25HZ\35HZ\45HZ。目的作為檢修，應急下使用。此處使用參看第四章4.1！??！
3.2.5所有設定值在系統掉電后必須手動從新設置！??！
3.2.6點擊‘返回主界面’將返回上一級主界面。

 第四章  啟?？刂?br /> 4.1.1在下圖中點擊進入啟停控制

4.2.2在下圖中點擊進入啟?？刂?

4.2.2點擊‘自動運行’兩秒以上，該按鈕會按下，此時進入手動狀態，此按鈕會顯示‘手動運行’。在此狀態下手動高低會配合第三章中3.1.5的設定值運行，須停止本級才能運行下一級，方便檢修調試使用，此處啟停風機要配合柜體面板啟動按鈕、停止按鈕才有效，且‘中控/本地’按鈕調到‘本地’風機才會轉動?。?！

4.2.3 ‘自動運行’為開機默認值，在正常使用為常態此啟停風機要配合柜體面板啟動按鈕、停止按鈕才有效。
 4.2.4點擊‘返回主界面’將返回上一級主界面。

              第五章  狀態信息
5.1.1在下圖中點擊進入狀態信息

5.2.1在下圖中顯示狀態信息

5.1.1在下圖中點擊進入狀態信息
